Leicht-Röllchenbahn Kurve 90°- Stahl-Röllchen

Ihre Vorteile

• Die Röllchenbahnen eignen sich ideal zum Transport von Waren. Auf der Leicht-Röllchenbahn lassen sich Fördergüter mit kurzen Aufstands-Flächen und geringen Gewichten einfach transportieren.
• Für den Einsatz in trockenen, normal temperierten Räumen
• Die Förderstrecken können individuell geplant werden - Zwischenlängen sind jederzeit lieferbar

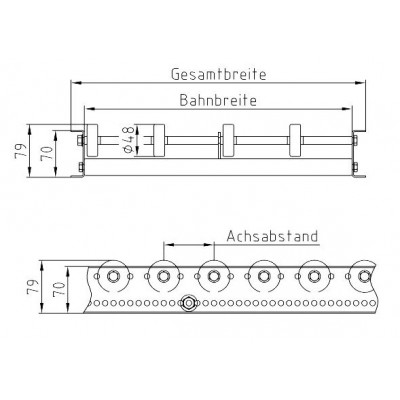

Ausführung

Rahmen

• U-Profil 20/70/20 x 2 mm
• Verzinkt

Tragrollen

• Verzinkte Stahlröllchen
• Ø 48 mm
• Kugelgelagert
• Versetzt angeordnet
• Verschraubte Achsen Ø 8 mm

Kurven

• Innenradius 800 mm

Röllchen-Anordnung

• Bahnbreite 300 mm - 3 Röllchen/Achse
• Bahnbreite 400 mm - 4 Röllchen/Achse
• Bahnbreite 500 mm - 5 Röllchen/Achse
• Bahnbreite 600 mm - 6 Röllchen/Achse

Tragkraft der Rollenbahn-Gerüste

Die Tragkraft der Rollenbahnen ist abhängig von Bahnbreite, Rollenabstand sowie dem Abstand der Stützen. Der Stützabstand sollte nicht größer als 2 m gewählt werden.

• Stützabstand 1,0 m, 130 kg Traglast
• Stützabstand 1,5 m, 120 kg Traglast
• Stützabstand 2,0 m, 60 kg Traglast

Hinweis

• Die Röllchenbahnen beinhalten keine Stützen oder sonstiges Zubehör. Die entsprechenden Komponenten finden Sie als Zubehör.
  Das Fördergut muss einen flächigen und stabilen Unterboden aufweisen.
• Beachten Sie den Röllchenabstand innerhalb einer Achse (Anzahl Röllchen pro Achse) auch bei verändertem Achsabstand ändert sich die „Anzahl der Röllchen pro Achse“ nicht.
• Bei Achsabstand 75 mm werden geliefert ----- statt Länge 1.000mm - Länge 975 mm ----- statt Länge 2.000 mm - Länge 1.950 mm
