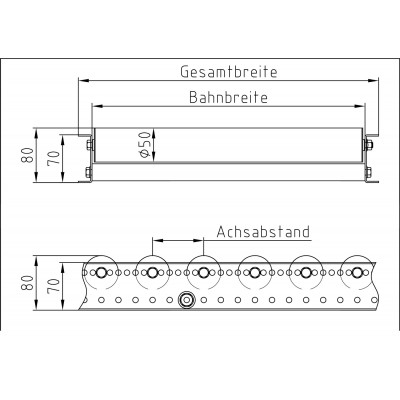

Leicht-Rollenbahn bis 1,5 m Länge mit Stahlrohr-Tragrollen

Ihre Vorteile

• Zur Verwendung in trockenen, normal temperierten Räumen
• Kleinrollenbahnen werden für Fördergüter mit nur kurzen Aufstands-Flächen und geringen Gewichten eingesetzt
• Die Förderstrecken können individuell geplant werden - Zwischenlängen sind jederzeit lieferbar

Ausführung

Rahmen

• U-Profil 20/70/20 x 2 mm, verzinkt

Tragrollen

• Stahlrohr
• Ø 50 x 1,5 mm
• Kugelgelagert
• Verschraubte Achsen Ø 8 mm

Kurven

• Innenradius 800 mm
• Tragrollen je nach Bahnbreite durchgehend oder mehrfach geteilt.

Tragkraft der Röllchenbahn-Gerüste

Die Tragkraft der Rollenbahnen ist abhängig von Bahnbreite, Rollenabstand sowie dem Abstand der Stützen. Der Stützabstand sollte nicht größer als 2 m gewählt werden.

• Stützabstand 1,0 m, 130 kg Traglast
• Stützabstand 1,5 m, 120 kg Traglast
• Stützabstand 2,0 m, 60 kg Traglast

Hinweis

• Die Röllchenbahnen beinhalten keine Stützen oder sonstiges Zubehör. Die entsprechenden Komponenten finden Sie als Zubehör.
• Die Tragkraft ist für Fördergüter im manuellen Handling ausgelegt. Bei Einsatz von Kunststoff-Tragrollen sollte das Gewicht des Fördergutes in der Regel nicht mehr als 20 -25 Kg/Stück (Richtwert) betragen. Mit Stahl-Tragrollen können die Fördergut-Gewichte bis 40 kg/Stück (Richtwert) betragen. Zu berücksichtigen sind Bahnbreite, Rollenabstand sowie der Stützabstand.
• Beachten Sie den Röllchenabstand innerhalb einer Achse (Anzahl Röllchen pro Achse) auch bei verändertem Achsabstand ändert sich die „Anzahl der Röllchen pro Achse“ nicht.
• Bei Achsabstand 35,5 mm werden geliefert ----- statt Länge 1.000mm - Länge 975 mm ----- statt Länge 2.000 mm - Länge 1.987,5 mm
