Leicht-Rollenbahn Kurve 90° mit blauen Kunststoffrohr-Tragrollen

Achsabstand 62,5 - 100 mm

  • Ideal zum Transport von leichten bis mittelschweren Gütern
  • Innenradius 800 mm
  • Bahnbreite 300 - 600 mm



Hinweis!
Die Stützen sind nicht im Lieferumfang enthalten. Bitte separat bestellen.

Bahnbreite
Achsabstand
329.409
Lieferzeit 3-4 Wochen
€ 353,43
inkl. MwSt.
inkl. MwSt.
€ 297,00 Netto

Kostenloses Angebot anfordern
close

Final: Artikelanfrage ID5




Ihre Vorteile

  • Für den Einsatz in trockenen, normal temperierten Räumen
  • Kleinrollenbahnen werden für Fördergüter mit nur kurzen Aufstands-Flächen und geringen Gewichten eingesetzt
  • Die Förderstrecken können individuell geplant werden - Zwischenlängen sind jederzeit lieferbar

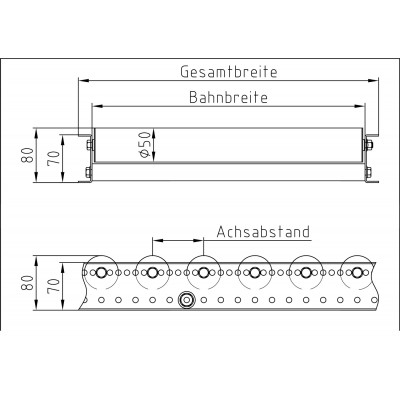

Ausführung

Rahmen

  • U-Profil 20/70/20 x 2 mm
  • Verzinkt

Tragrollen

  • Kunststoffrohr
  • Blau
  • Ø 50 x 2,8 mm
  • Kugelgelagert
  • Verschraubte Achsen Ø 8 mm

Kurven

  • Innenradius 800 mm
  • Tragrollen je nach Bahnbreite durchgehend oder mehrfach geteilt.

Tragkraft der Röllchenbahn-Gerüste

Die Tragkraft der Rollenbahnen ist abhängig von Bahnbreite, Rollenabstand sowie dem Abstand der Stützen. Der Stützabstand sollte nicht größer als 2 m gewählt werden.

  • Stützabstand 1,0 m, 130 kg Traglast
  • Stützabstand 1,5 m, 120 kg Traglast
  • Stützabstand 2,0 m, 60 kg Traglast

Hinweis

  • Die Röllchenbahnen beinhalten keine Stützen oder sonstiges Zubehör. Die entsprechenden Komponenten finden Sie als Zubehör.
  • Die Tragkraft ist für Fördergüter im manuellen Handling ausgelegt. Bei Einsatz von Kunststoff-Tragrollen sollte das Gewicht des Fördergutes in der Regel nicht mehr als 20 -25 Kg/Stück (Richtwert) betragen. Mit Stahl-Tragrollen können die Fördergut-Gewichte bis 40 kg/Stück (Richtwert) betragen. Zu berücksichtigen sind Bahnbreite, Rollenabstand sowie der Stützabstand.
  • Beachten Sie den Röllchenabstand innerhalb einer Achse (Anzahl Röllchen pro Achse) auch bei verändertem Achsabstand ändert sich die „Anzahl der Röllchen pro Achse“ nicht.
  • Bei Achsabstand 35,5 mm werden geliefert ----- statt Länge 1.000mm - Länge 975 mm ----- statt Länge 2.000 mm - Länge 1.987,5 mm
Ausführung
Kurve 90°
Länge
Innenradius 800 mm
Rollendurchmesser
50 mm
Achsabstand
62,5 - 100 mm
Bahnbreite
300 - 600 mm
Neu
329.409
