Die Selbstausgleichsfunktion erfordert eine Mindestbelastung von 20 % der Nenntraglast! Die Last darf die Zinkenlänge nicht überragen!
| Traglast | kg | 1.000 | 1.500 | 2.000 | 3.000 | 5.000 | 200 - 1.000 | 300 - 1.500 | 400 - 2.000 | 600 - 3.000 | 1.000 - 5.000 |
|---|---|---|---|---|---|---|---|---|---|---|---|

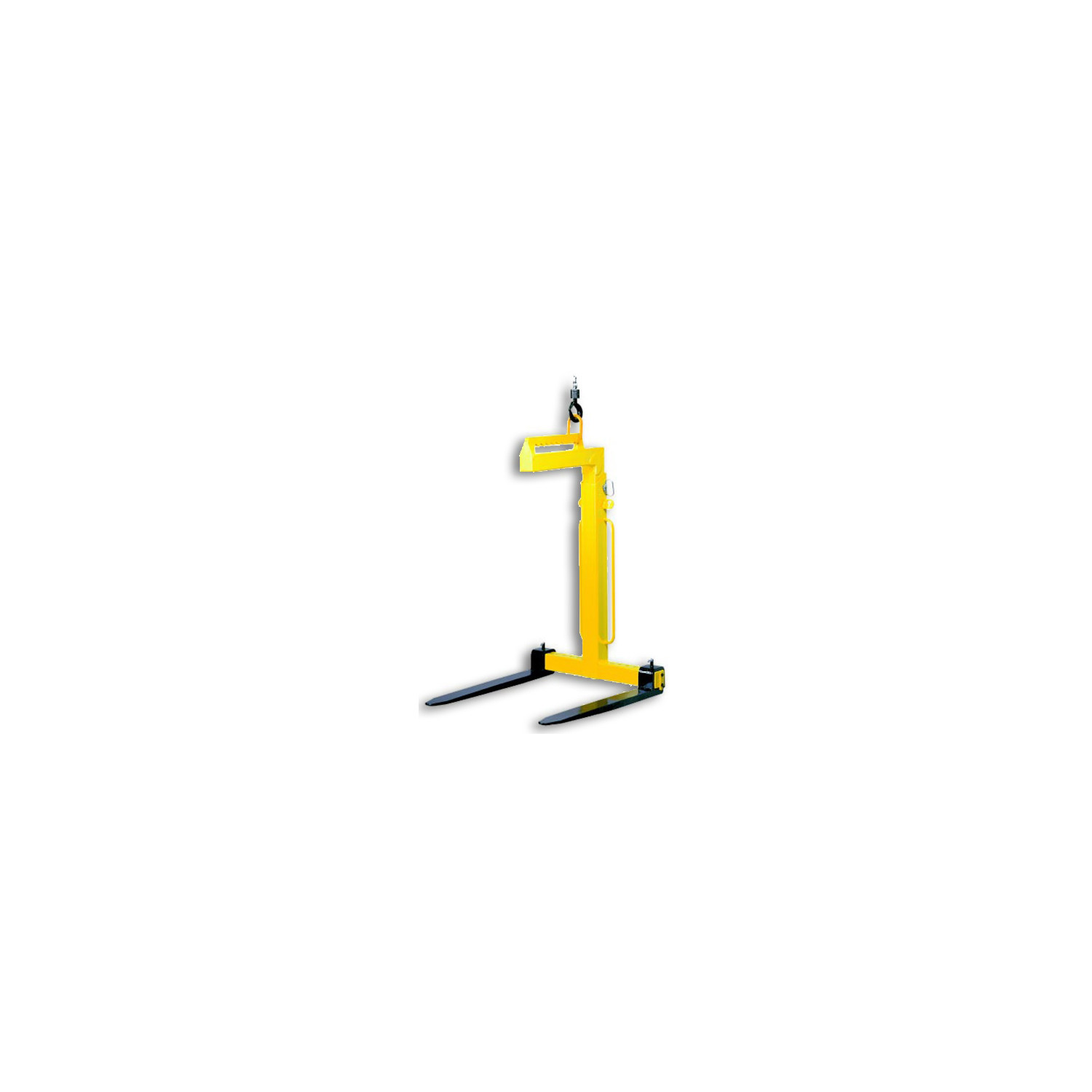

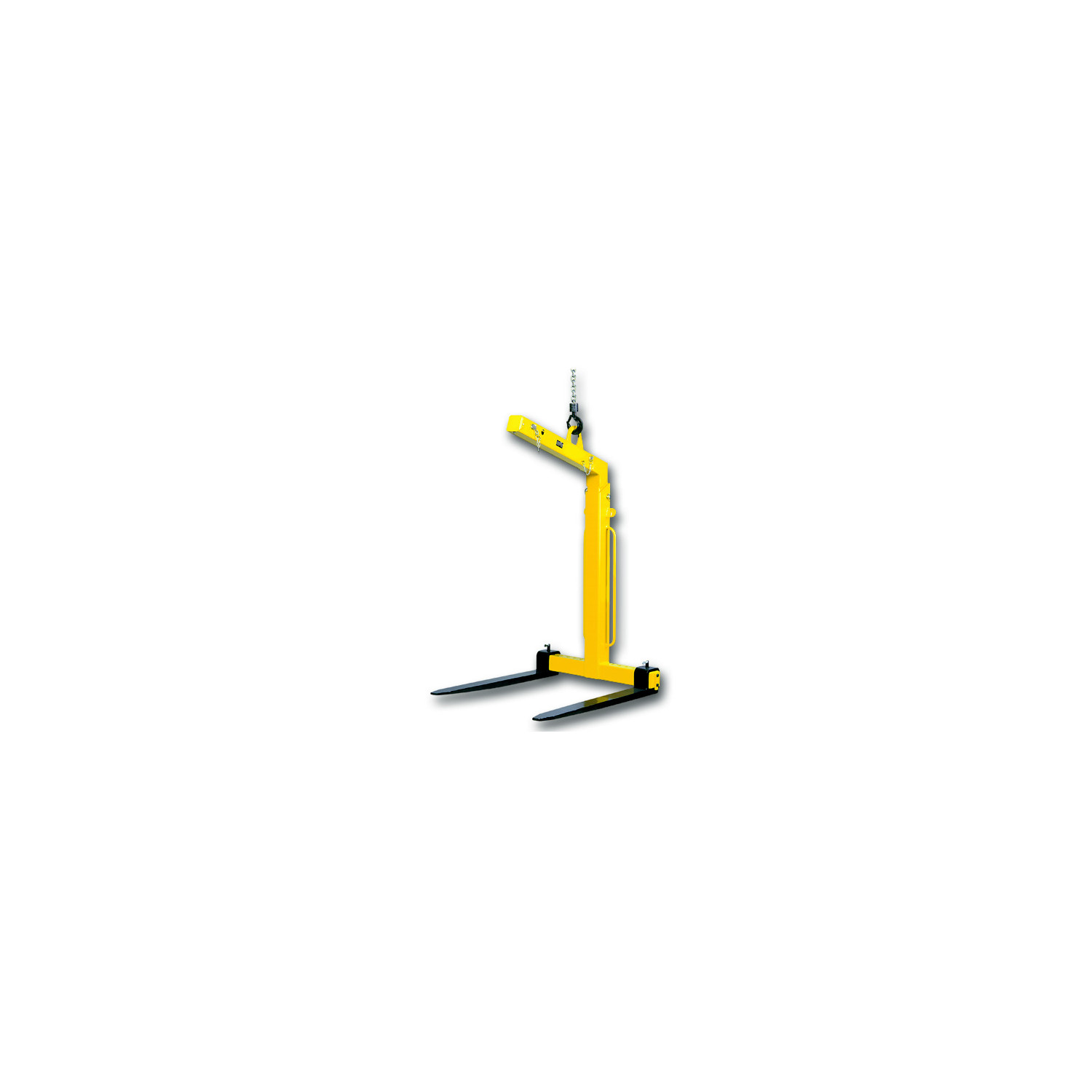

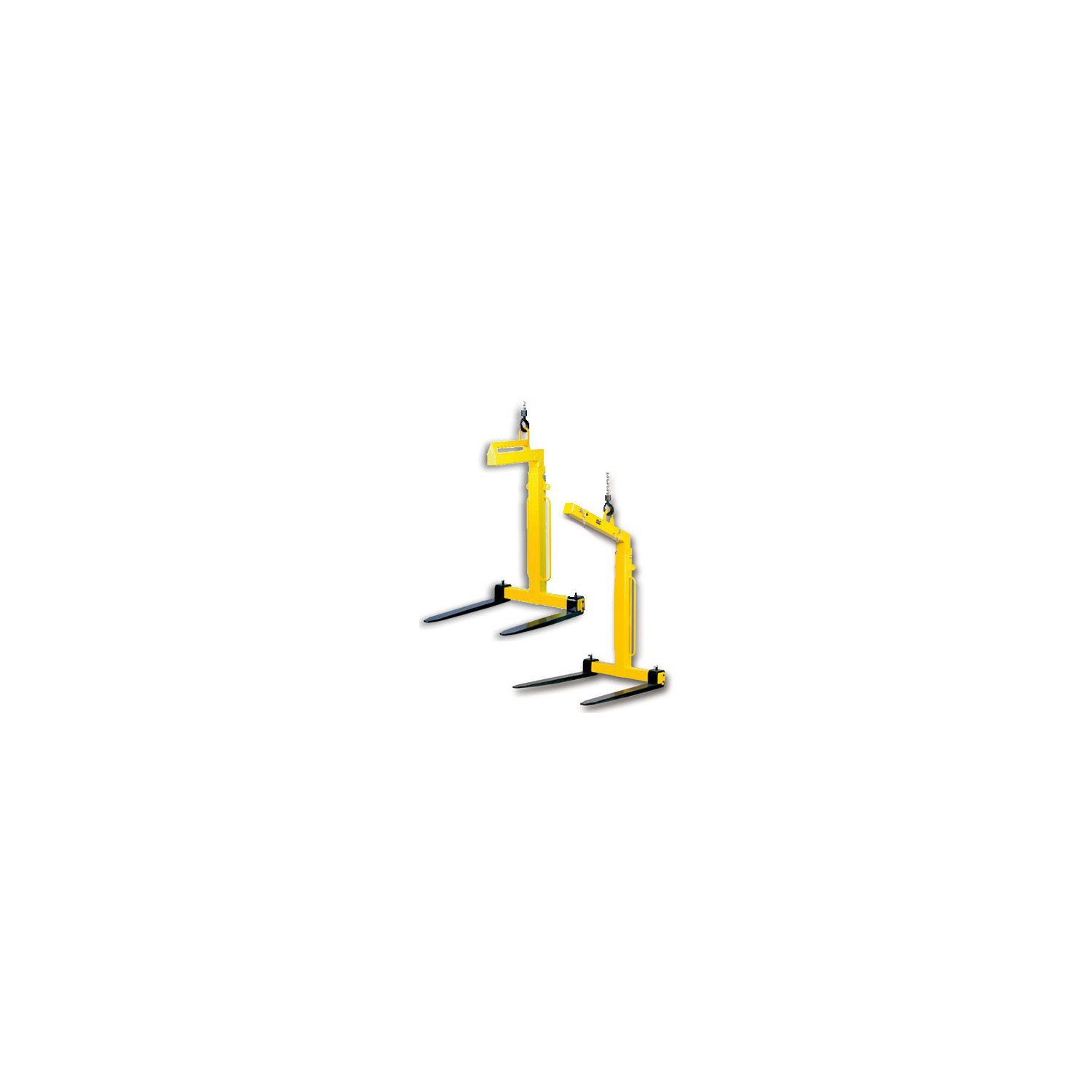

| Ausführung | Manuell | Manuell | Manuell | Manuell | Manuell | Automatisch | Automatisch | Automatisch | Automatisch | Automatisch | |
| Höhe | mm | 1.390 - 1.890 | 1.600 - 2.300 | 1.640 - 2.340 | 1.670 - 2.370 | 1.700 - 2.400 | 1.420 - 1.920 | 1.650 - 2.350 | 1.655 - 2.355 | 1.720 - 2.420 | 1.710 - 2.410 |
| Nutzhöhe | mm | 1.100 - 1.600 | 1.300 - 2.000 | 1.300 - 2.000 | 1.300 - 2.000 | 1.300 - 2.000 | 1.100 - 1.600 | 1.300 - 2.000 | 1.300 - 2.000 | 1.300 - 2.000 | 1.300 - 2.000 |
| Zinkenlänge | mm | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 | 1.000 |
| Zinkenquerschnitt | mm | 100 x 30 | 100 x 40 | 120 x 40 | 120 x 50 | 150 x 60 | 100 x 30 | 100 x 40 | 120 x 40 | 120 x 50 | 150 x 60 |
| Gewicht | kg | 130 | 150 | 200 | 250 | 370 | 140 | 162 | 220 | 280 | 380 |
| Artikel-Nr. | 332.032 | 332.014 | 332.015 | 332.017 | 332.027 | 332.026 | 332.022 | 332.023 | 332.025 | 332.028 |
