Neu

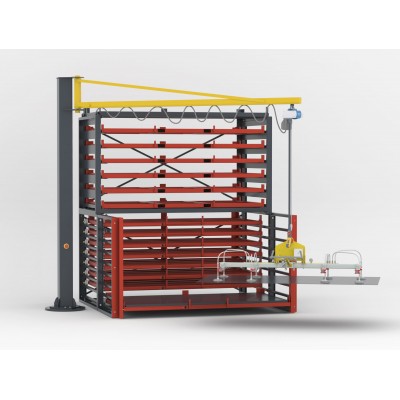

3 in 1: Blecheinlagerung – Säulenschwenkkran – Vakuumheber

Das Kompaktsystem ist die ideale Lagerlösung für den direkten Einsatz an der Maschine. Es bietet ein Maximum an Lagerungseffizienz ergänzt durch eine optimale Handlinglösung.

Ihre Maße - Unsere Konstruktion
Gerne konstruieren wir das Regal nach Ihren individuellen Anforderungen und Bedürfnissen. Hierfür wenden Sie sich bitte an Ihren Fachberater oder fordern Sie ein kostenloses Angebot an.

Auf Anfrage!
Hier finden Sie Ihren Ansprechpartner.

Infos

Ihre Ansprechpartner
Olivia Eggers - Vertrieb HandelsartikelSascha Achenbach - Vertrieb Handelsartikel
Olivia EggersSascha Achenbach
Ihre Vorteile

Kompetente Fachberatung

Kundenindividuelle Lösungen

Wir liefern frei Haus

Einkauf auf Rechnung

Ihre Vorteile

  • Individuelle Bauweise angepasst an Ihre Bedürfnisse
  • Platzsparend dank Schwenkvorbau
  • Schnelle Zugriffszeiten
  • Einzelentnahme der Bleche
  • Maximale Lagerkapazität
  • Einfache Bedienung
  • Sicherheit für den Bediener durch Blechanschläge
  • Einzelverriegelung im ausgezogen Zustand der Schubfächer
  • 100% Vollauszug

Ausführung

  • Stahlkonstruktion
  • Grundregal mit schwenkbarem Vorbau
  • Schubfächer mit kugelgelagerten Spurkranzrädern
  • Blechanschläge an Schubfächern

Die Basis bildet unser Schubfachregal für die Blecheinlagerung und kann dabei individuell an Ihre Bedürfnisse angepasst werden.

Der angeflanschte Säulenschwenkkran ausgestattet mit einem Vakuumheber erleichtert den Fertigungsprozess und spart Zeit. Die Bleche können so direkt aus dem Schubfachregal entnommen und am Bearbeitungsplatz abgesetzt werden. Dabei bieten wir unterschiedliche Auslegerlängen und Traglasten an.

Optional

  • Von der Rückseite beschickbar
  • Einzelverriegelung im ein- und ausgezogenen Zustand
  • Auszugshilfe zur ergonomischen Bedienung der Schubladen

Noch mehr Lagerplatz benötigt?
Zur optimalen Ergänzung zählt ein Aufbau der sowohl mit festen Fächern oder alternativ mit herausnehmbaren Flachpaletten ausgestattet werden kann. Hierdurch erreichen Sie ein Maximum an Lagerkapazität.

Farbe

  • Rahmen und Kransäule Anthrazitgrau RAL 7016
  • Schubfächer Blutorange RAL 2002
  • Kransausleger Narzissengelb RAL 1007

Folgende Farben für das Regal ohne Mehrpreis möglich - bitte bei Bestellung angeben!

  • Enzianblau RAL 5010
  • Lichtblau RAL 5012
  • Lichtgrau RAL 7035

Weitere Farben mit Mehrpreis möglich

Hinweis

Ergonomische Handhabung und gute Erreichbarkeit der Bedienelemente sowie schonendes Aufnehmen des Bleches durch Saugnäpfe machen das multifunktionale Kompaktsystem schnell zum unentbehrlichen Helfer in der Produktion.

Sicherheitshinweis

Sicherheitshinweis

Bodenverankerung notwendig!

Traglast / Fach2.000 kg
Anzahl Fächer10 + 1 Stück

Technische Daten

TypLeichte AusführungMittlere AusführungSchwere Ausführung
Gesamttraglastkg18.00018.00018.000
Traglast pro Fachkg2.0002.0002.000
Traglast Dachablagekg2.0002.0002.000
Maße B x T x Hmm2.991 x 1.420/2.206 x 3.5003.491 x 1.670/2.706 x 3.5003.991 x 1.920/3.206 x 3.500
Lichte Fachmaßemm2.054 x 1.032 x 1252.554 x 1.282 x 1253.054 x 1.532 x 115
Dachablage B x Tmm125 x 2.271125 x 2.771115 x 3.271
Eigengewicht
ohne Kran
kg1.4851.9202.390
Artikel-Nr.126.200.Z90126.200.Z91126.200.Z92
