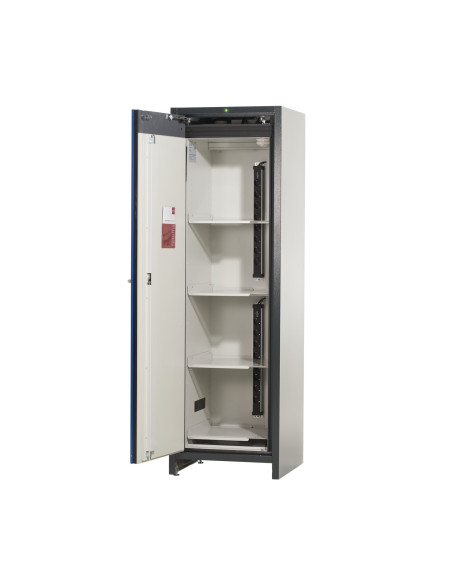

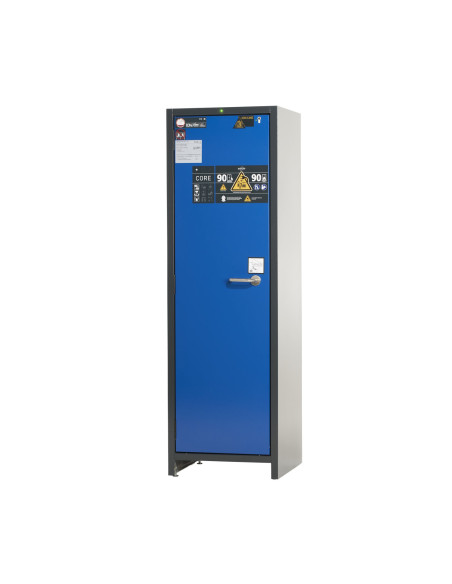

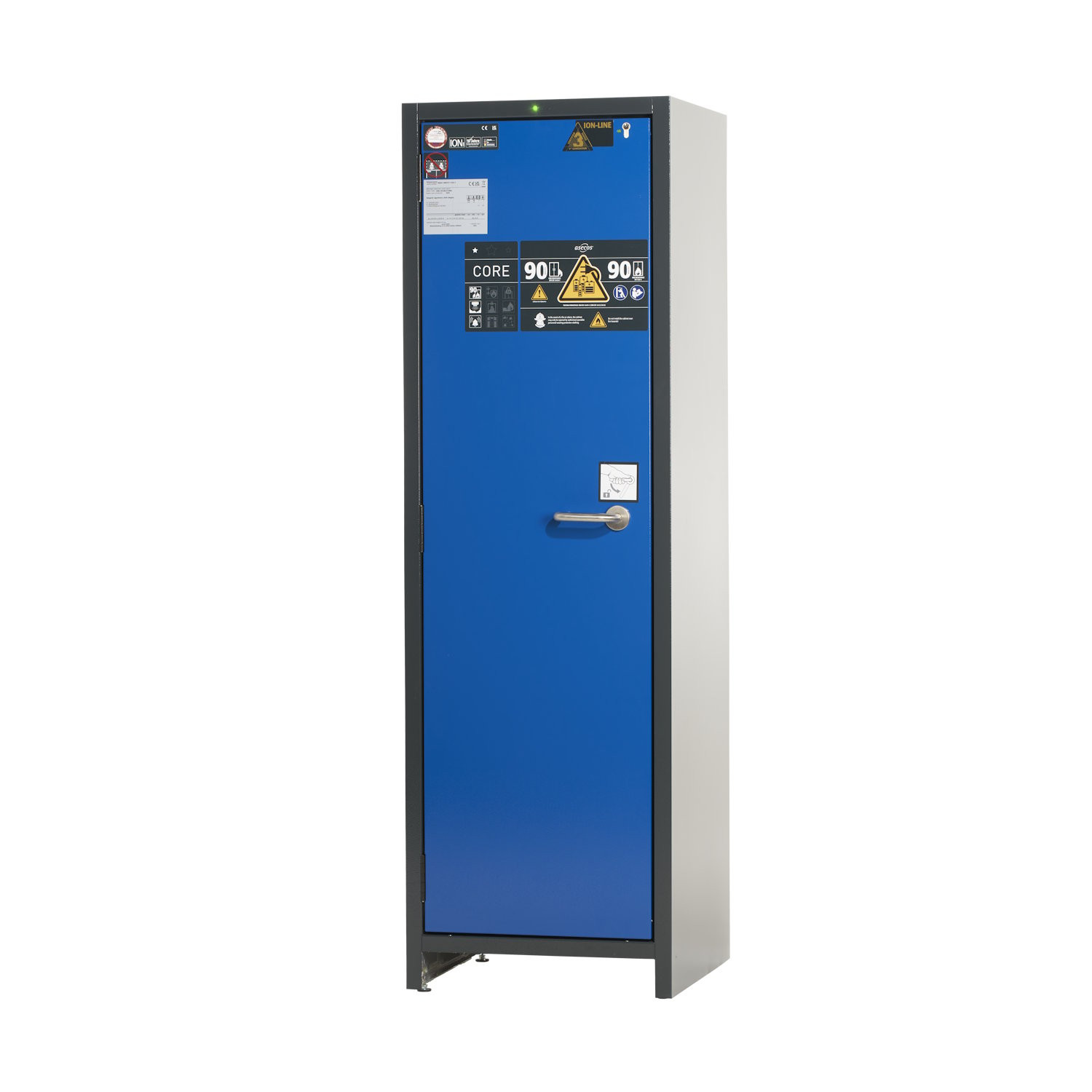

Der Asecos ION-CORE-90 ist die vielseitige Sicherheitslösung zur uneingeschränkten aktiven und passiven Lagerung von Lithium-Ionen-Akkus direkt am Arbeitsplatz. Mit seiner Doppelzertifizierung bietet er im Ernstfall 90 Minuten lang Schutz – sowohl vor einem Brand von außen (DIN EN 14470-1) als auch vor den fatalen Folgen eines Akkubrandes im Schrankinneren (DIN EN 1363-1).

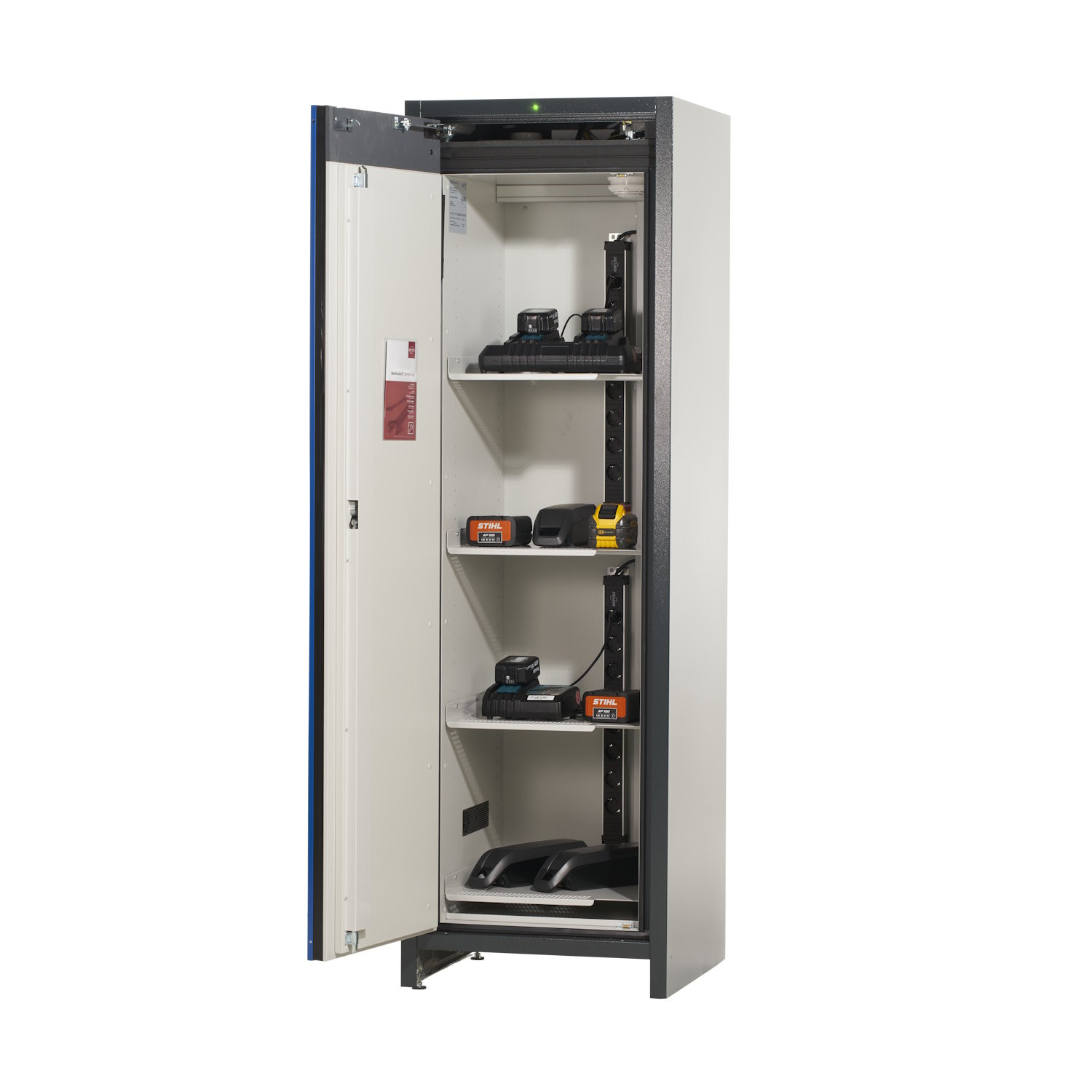

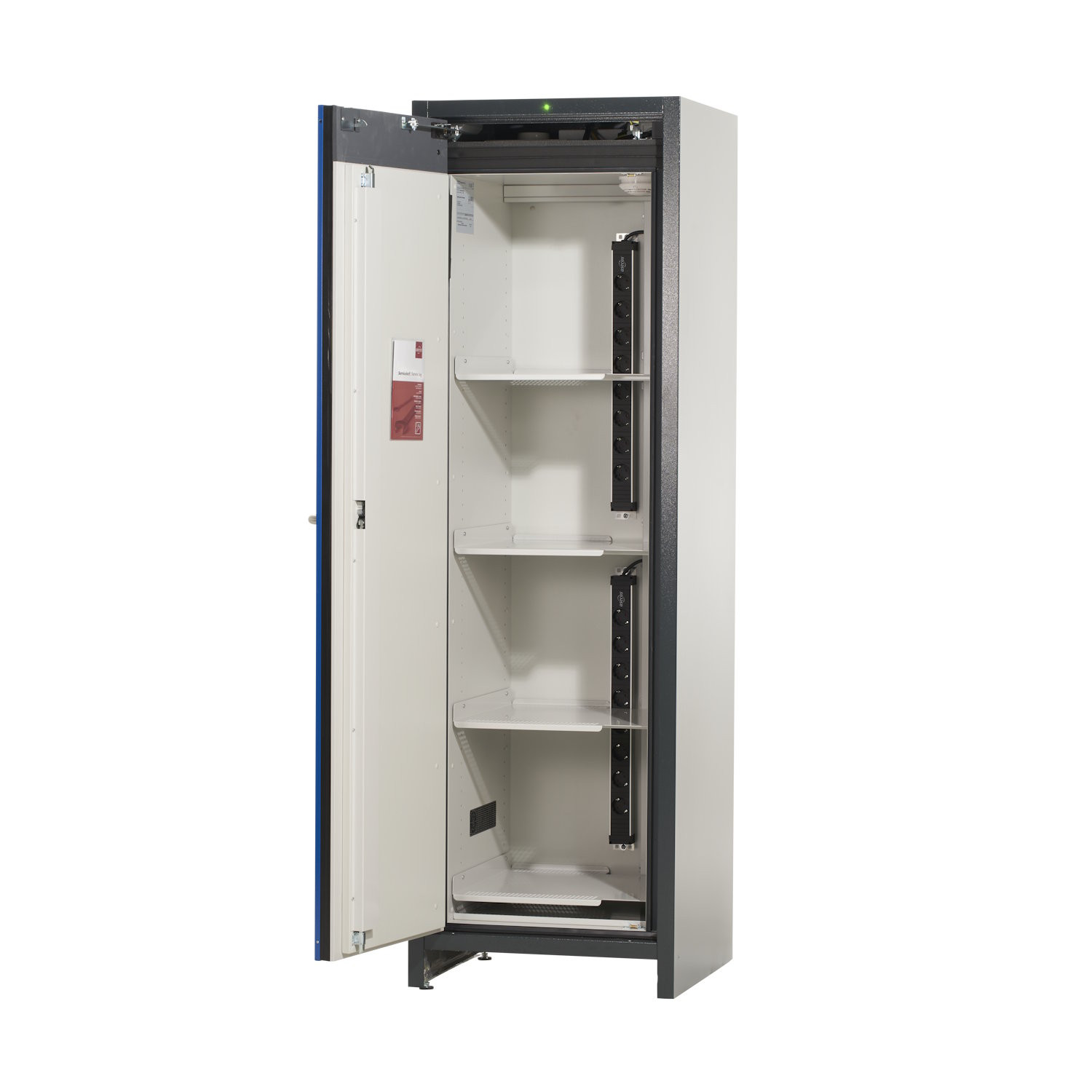

Besonders hervorzuheben ist die Modellvielfalt der CORE-Linie: Neben den klassischen Standgeräten bietet der Unterbauschrank mit einer Bauhöhe von nur 78 cm die perfekte Möglichkeit, Akku-Sicherheit platzsparend unter Werkbänken oder Packtischen zu integrieren. Die thermisch entkoppelten Fachböden verhindern bei einer Havarie die gefürchtete Kettenreaktion (Propagation) auf benachbarte Akkus. Gleichzeitig warnt die integrierte Elektronik mittels Rauchmelder und LED-Statusanzeige sofort vor Entstehungsbränden, sodass wertvolle Zeit für Evakuierung und Schadensbegrenzung gewonnen wird.
| Funktionsweise | Laden und Lagern | Laden und Lagern | Lagern | Lagern | Lagern | Lagern | Lagern | Lagern | Lagern | Lagern | Laden und Lagern | Lagern | Lagern | |

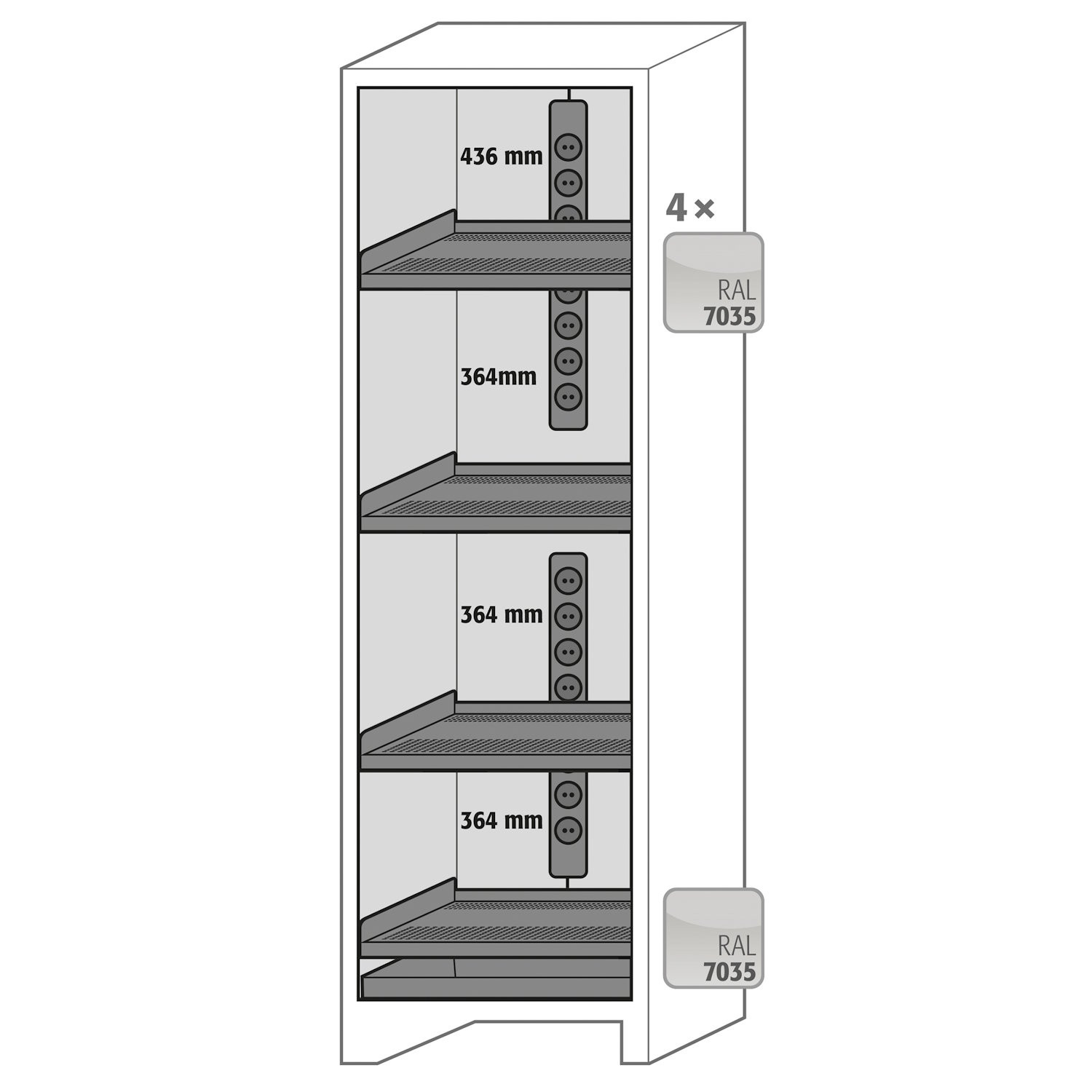

| Ausführung | 2x Steckdosenleiste EU, 4x Fachböden isoliert, Bodenauffangwanne | 2x Steckdosenleiste EU, 7x Schließfachsystem & Bodenauffangwanne | 3x Fachböden isoliert, Bodenauffangwanne | 4x Fachböden isoliert, Bodenauffangwanne | 5x Fachböden isoliert, Bodenauffangwanne | 6x Fachböden isoliert, Bodenauffangwanne | 3x Fachböden isoliert, Bodenauffangwanne | 4x Fachböden isoliert, Bodenauffangwanne | 5x Fachböden isoliert, Bodenauffangwanne | 6x Fachböden isoliert, Bodenauffangwanne | 2x Steckdosenleiste EU, 2. Auszugsebene, Schubladenwanne | 2. Auszugsebene, Schubladenwanne | Schubladenwanne | |
| Außenmaße B x T x H | mm | 599 x 615 x 1.953 mm | 599 x 615 x 1.953 mm | 1.193 x 615 x 1.953 mm | 1.193 x 615 x 1.953 mm | 1.193 x 615 x 1.953 mm | 1193 x 615 x 1.953 mm | 599 x 615 x 1.953 mm | 599 x 615 x 1.953 mm | 599 x 615 x 1.953 mm | 599 x 615 x 1.953 mm | 593 x 574 x 780 mm | 593 x 574 x 780 mm | 593 x 574 x 780 mm |
| Innenmaße B x T x H | mm | 450 x 503 x 1.647 | 450 x 503 x 1.647 | 1.050 x 503 x 1.647 | 1.050 x 503 x 1.647 | 1.050 x 503 x 1.647 | 1.050 x 503 x 1.647 | 450 x 503 x 1.647 | 450 x 503 x 1.647 | 450 x 503 x 1.647 | 450 x 503 x 1.647 | 470 x 452 x 582 | 470 x 452 x 582 | 470 x 452 x 582 |
| Gesamttiefe bei geöffneten Türen/Schubladen | mm | 1.129 | 1.129 | 1.166 | 1.166 | 1.166 | 1.166 | 1.129 | 1.129 | 1.129 | 1.129 | - | - | - |
| Einfahrbreite Transportsockel | mm | 526 | 526 | 1.120 | 1.120 | 1.120 | 1.120 | 526 | 526 | 526 | 526 | 526 | 526 | 526 |
| Einfahrhöhe Transportsockel | mm | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Feuerwiderstand | Minuten | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| CE konform | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| GS zertifiziert | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | |
| Typprüfung gemäß | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | EN 14470-1 | |
| Automatische Türschließung | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | |
| Türfeststellanlage | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | Nein | |
| Türöffnungswinkel | ° | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 | 89,5 |
| Abluftanschluss | NW | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | - | - | - |
| Differenzdruck bei 10-fach EK5/AK4 | Pa | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 1 | 1 | 1 |
| Absicherung (1-phasig) | A | 16 | 16 | - | - | - | - | - | - | - | - | 16 | - | - |
| Absicherung (2-phasig) | A | 2 x 16 | 2 x 16 | - | - | - | - | - | - | - | - | - | - | - |
| Leistung max. (1-phasig) | kW | 3,68 | 3,68 | - | - | - | - | - | - | - | - | 3,68 | - | - |
| Leistung max. (2-phasig) | kW | 7,36 | 7,36 | - | - | - | - | - | - | - | - | - | - | - |
| Leistungsaufnahme Betrieb | W | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 8 | 3 | 3 |
| Maximale Stromaufnahme | A | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Nennspannung | V | 230/400 | 230/400 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
| Frequenz | Hz | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Anzahl Lagerebenen | Stück | 4 | 7 | 3 | 4 | 5 | 6 | 3 | 4 | 5 | 6 | 2 | 2 | 1 |
| Volumen Bodenauffangwanne | L | 1 | 1 | 2,6 | 2,6 | 2,6 | 2,6 | 1 | 1 | 1 | 1 | 11,5 | 11,5 | 11,5 |
| Anzahl Steckdosenleisten | Stück | 2 | 2 | - | - | - | - | - | - | - | - | 2 | - | - |
| Anzahl Steckdosenplätze je Leiste | Stück | 8 | 10 | - | - | - | - | - | - | - | - | 4 | - | - |
| Einhandbedienung (gekoppelte Türen) | - | - | Nein | Nein | Nein | Nein | - | - | - | - | - | - | - | |
| Traglast Fachboden/Schublade | kg | 25 | - | 75 | 75 | 75 | 75 | 25 | 25 | 25 | 25 | 50 | 50 | 50 |
| Traglast 2. Auszugsebene | kg | - | - | - | - | - | - | - | - | - | - | - | 25 | 25 |
| Gewicht | kg | 330 | 338 | 512 | 522 | 532 | 542 | 316 | 320,5 | 324,5 | 329 | 147 | 142,17 | 137,67 |
| Artikel-Nr. | 310.149 | 310.150 | 310.151 | 310.152 | 310.153 | 310.154 | 310.155 | 310.156 | 310.157 | 310.158 | 310.159 | 310.160 | 310.161 |
